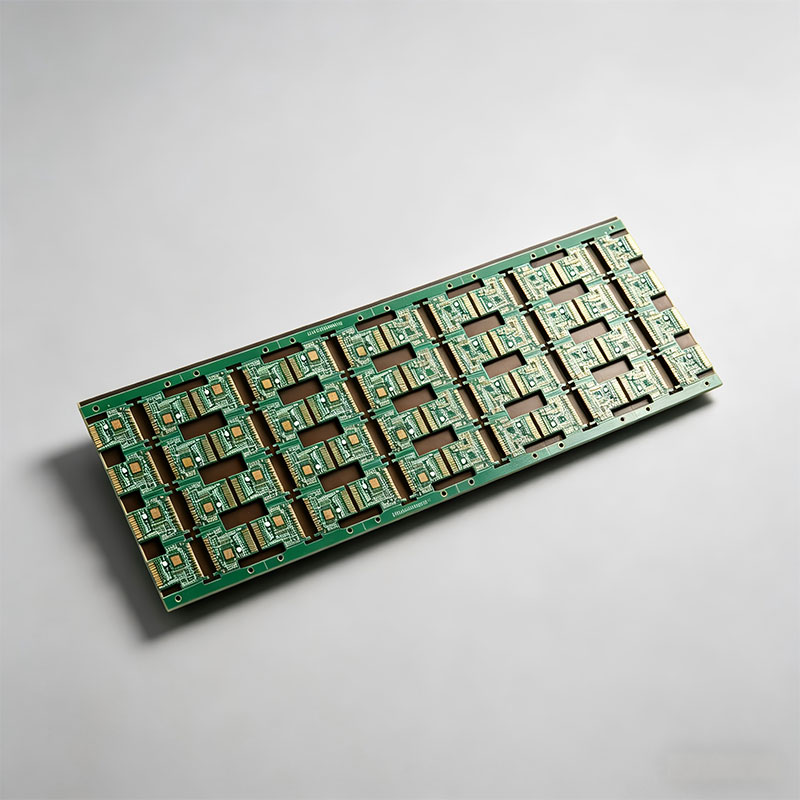

Продукция для интеллектуальных манипуляторов
| Количество слоёв | 4 слоя |
| Материал | FR-4 |
| Толщина платы | 1,55 мм |
| Минимальная ширина дорожки | 0,135 мм |
| Минимальный зазор | 0,143 мм |
| Минимальный диаметр отверстия | 0,15 мм |
| Толщина меди в отверстии | 20 мкм |
| Толщина меди на поверхности | 35 мкм |
| Толщина золота | 2U” |
Описание
маркер
Многообразные технологические возможности производства печатных плат:
● Полноцикловое изготовление печатных плат на заказ для различных отраслей (потребительская электроника, промышленная автоматизация, связь, автомобильная электроника, новая энергетика и др.)
● Толщина платы: 0,5 ~ 4,0 мм
● Материал платы: FR-4, CEM-платы, высокочастотные платы, металлические платы (алюминиевые), гибкие материалы, безгалогенные (HF) платы
● Количество слоёв: 1–10 слоёв
● Минимальная ширина дорожки: 0,1 мм
● Минимальный зазор: 0,1 мм
● Минимальный диаметр отверстия: 0,15 мм
● Цвет паяльной маски: зелёный, синий, белый, красный, жёлтый, фиолетовый и др.
Характеристики продукции:
● Четырёхслойная конструкция, обеспечивающая баланс между передачей сигнала и механической прочностью, адаптированная под сложную логику управления промышленных манипуляторов
● Иммерсионное золото 2U" обеспечивает надёжную пайку высокоточных BGA/IC-корпусов, отсутствие риска холодной пайки при длительной эксплуатации
● Сверхмалое отверстие 0,15 мм позволяет реализовать высокоплотную разводку дорожек, удовлетворяя сложным требованиям схем управления многоосевым движением
● Конструкция с высокой вибростойкостью, адаптированная для работы в условиях высокочастотной вибрации на промышленных объектах
Применение демонстрационного изделия:
Промышленные манипуляторы, коботы, платы управления автоматизированными производственными линиями, контроллеры движения, шаговые/сервоприводы
