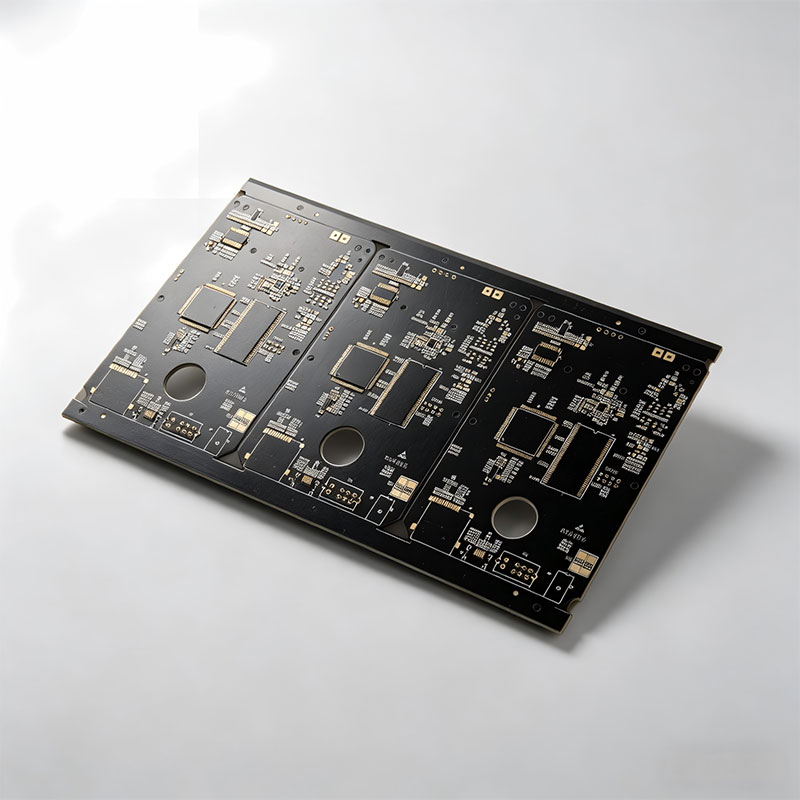

Продукция для промышленной автоматизации
| Количество слоёв | 2 слоя |
| Материал | FR-4 |
| Толщина платы | 1,2 мм |
| Минимальная ширина дорожки | 0,2 мм |
| Минимальный зазор | 0,101 мм |
| Минимальный диаметр отверстия | 0,15 мм |
| Толщина меди в отверстии | 20 мкм |
| Толщина меди на поверхности | 35 мкм |
| Толщина золота | 1U” |
Описание
маркер
Многообразные технологические возможности производства печатных плат:
● Полноцикловое изготовление печатных плат на заказ для различных отраслей (потребительская электроника, промышленная автоматизация, связь, автомобильная электроника, новая энергетика и др.)
● Толщина платы: 0,5 ~ 4,0 мм
● Материал платы: FR-4, CEM-платы, высокочастотные платы, металлические платы (алюминиевые), гибкие материалы, безгалогенные (HF) платы
● Количество слоёв: 1–10 слоёв
● Минимальная ширина дорожки: 0,1 мм
● Минимальный зазор: 0,1 мм
● Минимальный диаметр отверстия: 0,15 мм
● Цвет паяльной маски: зелёный, синий, белый, красный, жёлтый, фиолетовый и др.
Характеристики продукции:
● Двусторонняя технология иммерсионного золота, адаптированная под требования высокой надёжности и длительного срока службы продукции промышленной автоматизации
● Сверхмалое отверстие 0,15 мм + точный зазор между дорожками, удовлетворяющие требованиям разводки высокоплотных промышленных чипов
● Чёрная паяльная маска повышает помехоустойчивость, адаптирована под сложную электромагнитную среду промышленных объектов
● Конструкция с высокой вибростойкостью и устойчивостью к температурным перепадам, адаптированная для работы в широком диапазоне температур от –40°C до 85°C в промышленных условиях
Применение демонстрационного изделия:
Промышленные платы управления, контроллеры PLC, сервоприводы, промышленные шлюзы, материнские платы промышленной автоматизации для новой энергетики, портативные измерительные приборы
