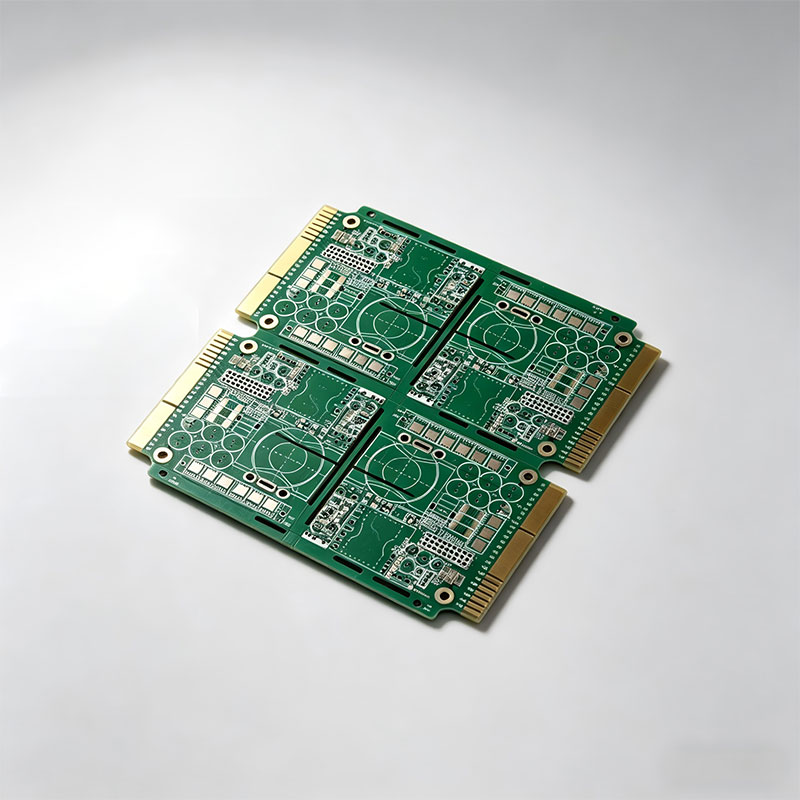

Продукция для серверов
| Количество слоёв | 4 слоя |
| Материал | FR-4 |
| Толщина платы | 1,6 мм |
| Минимальная ширина дорожки | 0,3 мм |
| Минимальный зазор | 0,25 мм |
| Минимальный диаметр отверстия | 0,25 мм |
| Толщина меди в отверстии | 25,4 мкм |
| Толщина меди на поверхности | 70 мкм |
| Толщина золота | 15U” |
Описание
маркер
Многообразные технологические возможности производства печатных плат:
● Полноцикловое изготовление печатных плат на заказ для различных отраслей (потребительская электроника, промышленная автоматизация, связь, автомобильная электроника, новая энергетика и др.)
● Толщина платы: 0,5 ~ 4,0 мм
● Материал платы: FR-4, CEM-платы, высокочастотные платы, металлические платы (алюминиевые), гибкие материалы, безгалогенные (HF) платы
● Количество слоёв: 1–10 слоёв
● Минимальная ширина дорожки: 0,1 мм
● Минимальный зазор: 0,1 мм
● Минимальный диаметр отверстия: 0,15 мм
● Цвет паяльной маски: зелёный, синий, белый, красный, жёлтый, фиолетовый и др.
Характеристики продукции:
● Сверхтолстое гальваническое золото на контактных площадках 15 мкм, выдерживающее более 10 000 циклов подключения/отключения в серверном оборудовании, обеспечивая долгосрочную стабильность в экстремальных условиях
● Толстая медь 70 мкм на поверхности + 25,4 мкм в отверстии, обеспечивающая передачу больших токов и высокоскоростных сигналов в серверах
● Четырёхслойная / многослойная конструкция, обеспечивающая превосходную целостность сигнала и помехоустойчивость
● Строгий контроль волнового сопротивления, адаптированный под стандарты передачи высокоскоростных шин серверов (PCIe, DDR и др.)
Применение демонстрационного изделия:
Серверные платы расширения, платы ускорителей хранения данных, AI-вычислительные платы, серверные сетевые карты, материнские платы промышленных серверов, переходные платы NVMe SSD, Riser-карты
